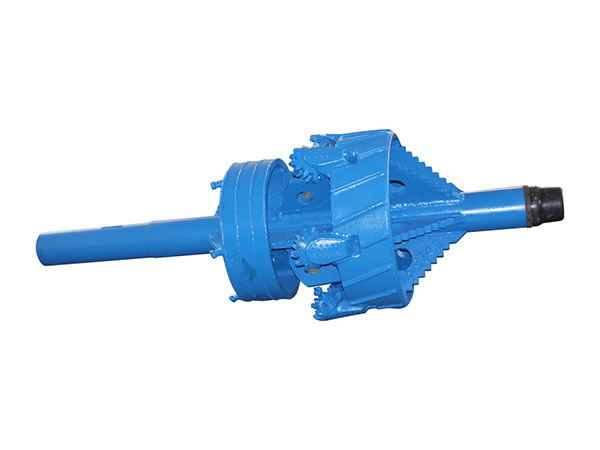

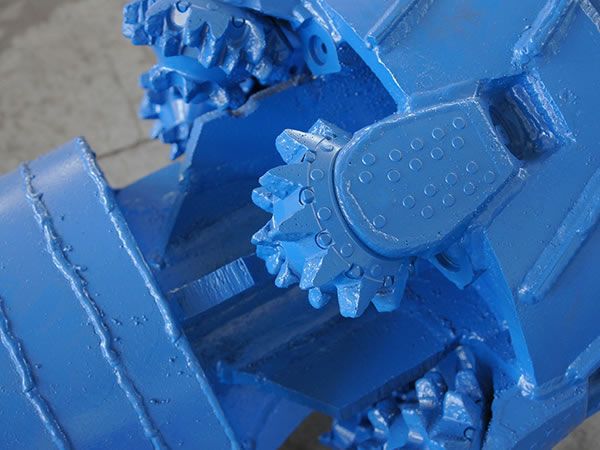

Escariador para roca

  • Escariador para roca
  • Escariador para roca
  • Escariador para roca
  • Escariador para roca

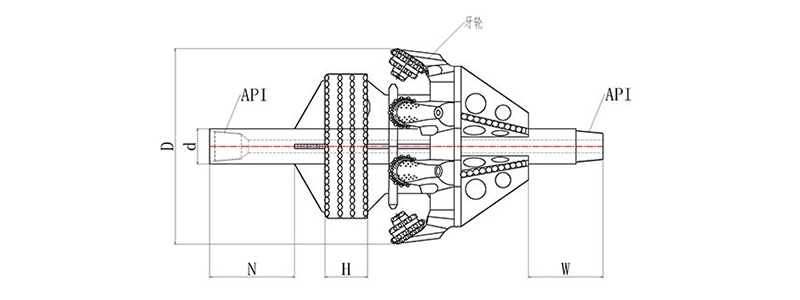

Modelo D H N W d C Z API
KTK102Y 350-1000 200 300-450 280-480 105-215 Fresa de corte Broca con punta NC31
KTK114Y NC38
KTK127Y NC50
KTK140Y 51/2FH
KTK176Y 65/8FH
Técnica de fabricación

a. El tratamiento de nitruración líquida en las juntas es mejor que el proceso tradicional de fosfatado. Este método novedoso permite obtener mayor rendimiento de penetración en los estratos.
b. La junta presenta distribución uniforme de dureza en toda la superficie, por lo tanto dura más.
c. Cuenta con un canal separado el cual impide que el lodo se filtre en la cámara interna del escariador.

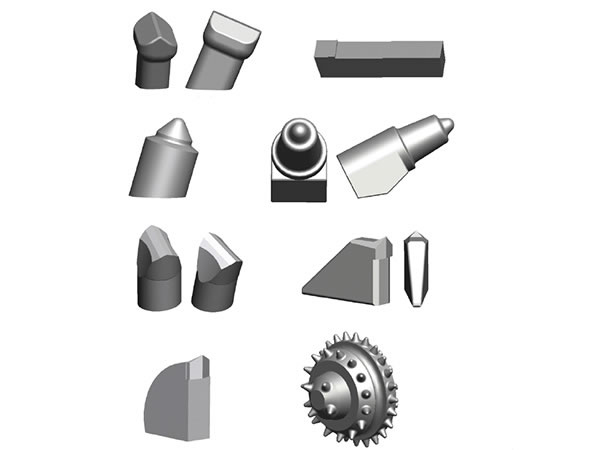

d. Las cuchillas del escariador se fabrican en aleación de alta calidad para resistir el impacto y desgaste.
e. Este ampliador se ha diseñado con un sistema de rotación en espiral cuyas toberas pueden ajustarse de acuerdo a las diferentes exigencias de perforación.
f. Asimismo, cuenta con un área súper resistente que garantiza una vida útil prolongada del escariador.

Principio operativo

La perforación horizontal dirigida (HDD) se refiere a una técnica de construcción, reparación o remplazo de tubería subterránea sin necesidad de excavación (tecnología sin zanja), sino mediante la detección de la tubería mediante métodos no agresivos ni invasivos. Se lleva a cabo con el uso de equipos de perforación que envían señales para controlar el movimiento y guía de los orificios a una distancia considerable. Es proceso completo consta de 3 pasos: perforación, expansión y recuperación de la tubería.

Aplicaciones
a. Tareas de perforación horizontal en diferentes condiciones geológicas complejas
b. Se usa en herramientas de perforación que utilizan diferentes tipos de barras de perforación de peso y diámetro diferentes
c. Se usa en herramientas de perforación que utilizan diversas especificaciones de equipos de perforación con diferente fuerza de empuje y arrastre
d. Este escariador para roca se encuentra disponible para diferentes equipos y herramientas de perforación
e. Asimismo, varios tipos de especificaciones de barras de perforación se encuentran disponibles para diferentes tipos de condiciones geológicas

Parámetros del escariador para roca
Modelo Parámetros
Diámetro del cilindro (mm) Tubería de perforación (mm) Eslabón de perforación opcional (T)
Φ150 Φ150 Φ50 Φ60 10T - 20T
Φ200 Φ200 Φ50 Φ60 10T - 20T
Φ300 Φ300 Φ50 Φ60 10T - 20T
Φ400 Φ400 Φ73 Φ83 Φ89 30T - 50T
Φ500 Φ500 Φ73 Φ83 Φ89 30T - 50T
Φ600 Φ600 Φ73 Φ83 Φ89 30T - 50T
Φ700 Φ700 Φ89 Φ102 Φ114 50T – 100T
Φ800 Φ800 Φ73 Φ102 Φ114 50T – 100T
Φ900 Φ900 Φ102 Φ114 Φ127 80T – 150T
Φ1000 Φ1000 Φ102 Φ114 Φ127 80T – 150T
Φ1100 Φ1100 Φ102 Φ114 Φ127 80T – 150T
Φ1200 Φ1200 Φ114 Φ127 Φ140 Φ168 100T – 300T
Φ1300 Φ1300 Φ114 Φ127 Φ140 Φ168 100T – 300T
Φ1400 Φ1400 Φ114 Φ127 Φ140 Φ168 100T – 300T
Φ1500 Φ1500 Φ114 Φ127 Φ140 Φ168 100T – 300T
Φ1600 Φ1600 Φ127 Φ140 Φ168 Φ194 300T – 500T
Φ1700 Φ1700 Φ140 Φ168 Φ194 300T – 500T
Φ1800 Φ1800 Φ140 Φ168 Φ194 300T – 500T
Φ1900 Φ1900 Φ168 Φ194 300T – 500T

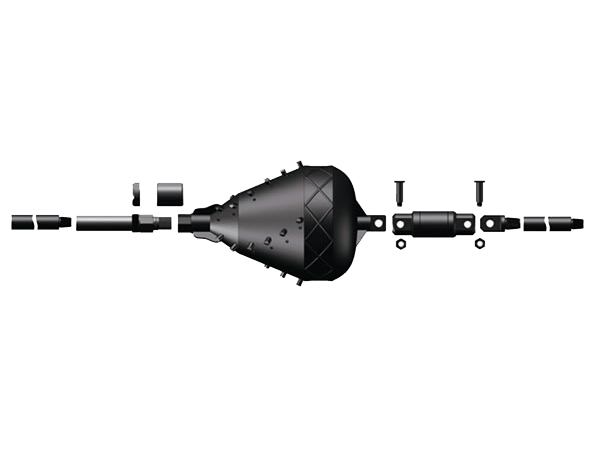

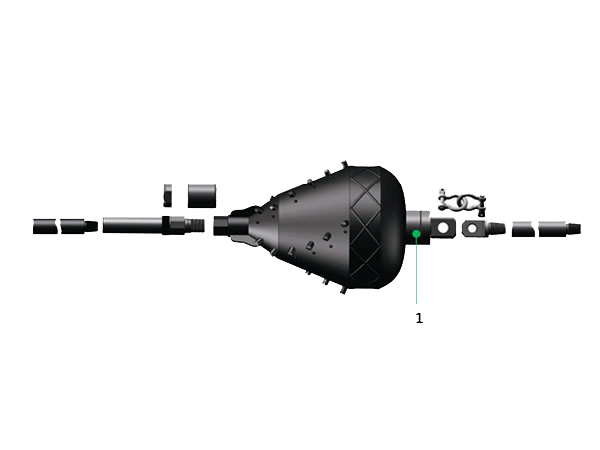

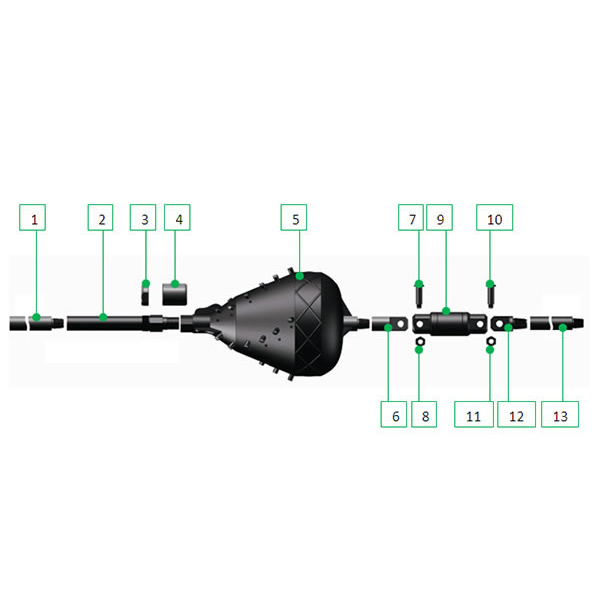

1. Barra de perforación
2. Biela de dirección
3. Componentes de perforación
4. Casquillo de apriete
5. Ampliador/escariador
6. Extractor de varillaje
7. Perno
8. Tuerca
9. Eslabón para perforación
10. Perno
11. Tuerca
12. Extractor de varillaje
13. Barra de perforación

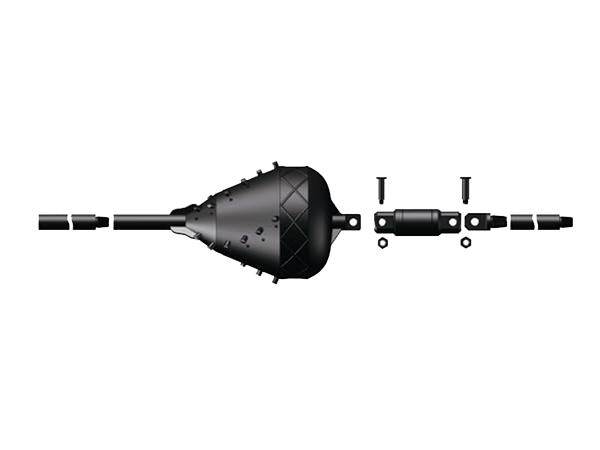

Nota:Escariador con Eslabón para perforación HDD
Para obtener mayor información sobre este Ampliador para perforación/Escariador para roca pinche aquí:
Serie DT

Sea cual sea el tipo de labor de perforación que necesite, en Caston podemos ofrecerle todo tipo de herramientas y accesorios como barras de perforación de diferentes especificaciones, brocas de perforación direccional, retro ensanchadores, escariadores de roca y más. Nuestros productos para perforación horizontal direccional son de la más alta calidad y cumplirán con los diferentes tipos de proyectos en los que trabaje.
