Varillaje para rotación

Nuestro varillaje para rotación se divide en varios tipos: capa sencilla, capa doble, capa triple.

Varillaje para rotación de capa sencilla
Varillaje para rotación de capa doble
Varillaje para rotación de capa triple

Este tipo de varillaje incorpora tubos internos y externos. Esta estructura se forma alrededor de un conducto que transporta elementos de descarga durante los procesos de perforación. Este sistema de circulación interna multicapa se encarga de transportar aire y líquidos, acelera el flujo y expulsión de desechos y escombros. Con el objetivo de mejorar tanto la concentricidad como la capacidad de sellado de la tubería de perforación, los pernos y adaptadores sub del varillaje de capa doble se fabrican mediante procesos de moldeado y extrusión en caliente.

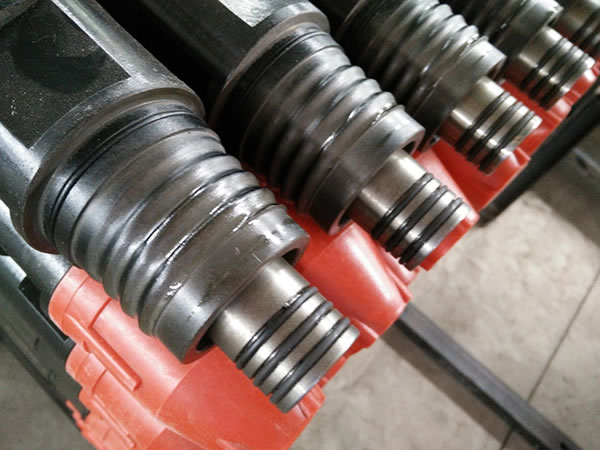

  • Estructura de capa doble

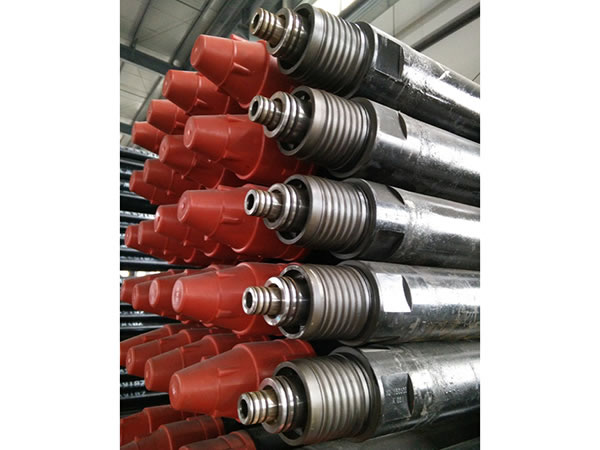

  • Estrutura de capa doble
  • Estructura de capa triple
Ventajas

1. Poca afectación del muro de perforación, no crea fugas, por lo tanto evita posibles derrumbes
2. Se necesita muy poco fluido de perforación, el desplazamiento es menor, efectúa retorno rápido y deja los fondos de los pozos limpios
3. El varillaje para rotación tiene ventajas únicas en aplicaciones de perforación direccional, perforación horizontal y perforación de núcleos
4. Rendimiento de alta potencia y velocidad en pozos de grandes diámetros
5. Caston ha desarrollado de nuevas técnicas de perforación teniendo como base el varillaje de capa doble
6. Las especiaciones del varillaje son: 5”5 1/2 5 7/8 6 5/8 7 5/8 8 1/2 9 1/2 10; grado de acero: API E75, X95, G105, S135 y aceros de alta resistencia

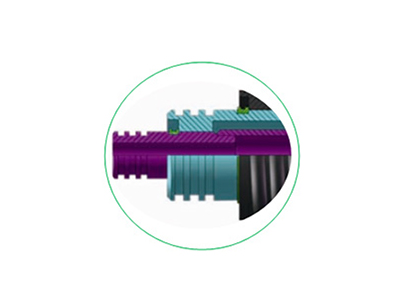

  • La estructura de sellado externa se utiliza en varillaje de capa doble y triple. Este diseño facilita el cambio de juntas de estanqueidad e instalación en general.

  • El varillaje de doble capa se estructura mediante un método de sellado que protege las juntas de estanqueidad.

  • La forma cuadrada en el extremo de las barras se utiliza para asegurar la firmeza de la conexión.

  • El montaje de la estructura de la barra de tres capas se realiza con gran exactitud. El tubo exterior se suelda a tope para garantizar la concentricidad de las barras.

  • Estructura del varillaje de capa triple

  • La rosca de fabricación de acuerdo a los estándares API conecta firmemente el varillaje

  • Estructura interna del tubo de capa doble

  • La rosca del tubo externo se apega a las normas API

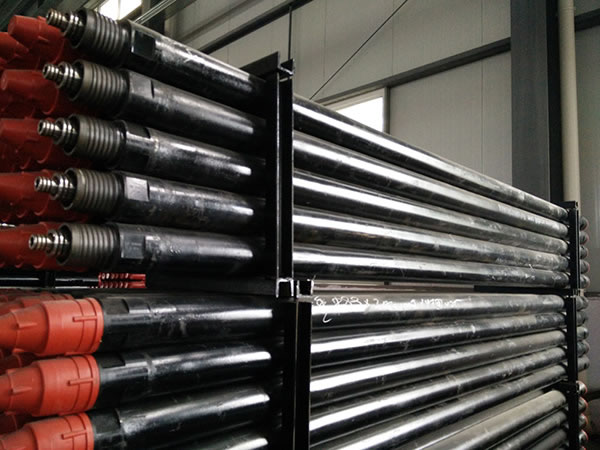

  • Tubo de perforación de capa doble

Parámetros
Nombre Especificaciones Tubo externo (mm) Tubo intermedio (mm) Tubo interno (mm) Espacio de flujo máximo (mm)
Rosca Diámetro externo Espesor de pared Longitud Diámetro externo Espesor de pared Diámetro externo Espesor de pared Canal externo Canal intermedio Canal interno
Tubo sencillo recalcado interno 50 Φ50×6×1.5M Tipo corrugado 50 6 1500 38
Tubo sencillo recalcado interno 50 Φ50×6×1.5M Tipo cuadrado 50 6 1500 38
Tubo sencillo recalcado interno 60 Φ60×6×1.5M Tipo corrugado 60 6 1500 48
Tubo sencillo 60 Φ60×6×2M Tipo corrugado 60 6 2000 48
Tubo sencillo recalcado interno 60 Φ60×6×2M Tipo corrugado 60 6 2000 48
Tubo sencillo recalcado interno 60 Φ60×6×3M Tipo corrugado 60 6 3000 48
Tubo doble 60 Φ60X1.5M Tipo corrugado 60 7 1500 28 4.5 18 19
Tubo doble 73 Φ73X2M Tipo corrugado 73 6 2000 34 4 27 26
Tubo doble 73 Φ73X3M Tipo corrugado 73 6 3000 34 4 27 26
Tubo doble 89 Φ89×1.5M Tipo corrugado 89 7 1500 42 4 28 4.5 47 6 19
Tubo doble 89 Φ89×2.5M Tipo corrugado 89 7 2500 42 4 28 4.5 47 6 19
Tubo doble 89 Φ89×3M Tipo corrugado 89 7 3000 42 4 28 4.5 47 6 19

Sea cual sea el tipo de labor de perforación que necesite, en Caston podemos ofrecerle todo tipo de herramientas y accesorios como barras de perforación de diferentes especificaciones, brocas de perforación direccional, retro ensanchadores, escariadores de roca y más. Nuestros productos para perforación horizontal direccional son de la más alta calidad y cumplirán con los diferentes tipos de proyectos en los que trabaje.
